GBT 13465.2 不透性石墨材料试验方法 第2部分:抗弯强度
时间: 2021-11-01  来源: 广东弗艾博纤维技术研究有限公司   作者: 小编

ICS 71.120

G 94



GB/T  13465.2- 2014

代替GB/T 13465.2- 2002





不透性石墨材料试验方法

第2部分:抗弯强度

Test method of impermeable graphite materials-

Part 2 : Flexure strength



 编辑:弗艾博纤维技术研究中心



                                      前言

GB/T 13465《不透性石墨材料试验方法》分为10个部分:

——第1部分:力学性能试验方法总则;

——第2部分:抗弯强度;

——第3部分:抗压强度;

——第4部分:冲击强度;

——第5部分:酚醛粘接剂收缩率;

——第6部分:石墨管水压爆破;

——第7部分:增重率和填孔率;

——第8部分:粘接剂粘接剪切强度;

——第9部分:粘接剂粘接抗拉强度;

——第10部分:抗拉强度。

本部分是GB/T 13465的第2部分。

本部分按照GB/T 1.1- 2009 给出的规则起草。

本部分代替GB/T 13465.2 - -2002《不透性石墨材料抗弯强度试验方法》,与GB/T 13465.2 --2002相比较,主要技术变化如下:

——增加了尺寸为(中35 mm士0.1 mm)X (200 mm士0.1 mm)的不透性石墨块材抗弯试样。

本部分由中国石油和化学工业联合会提出。

本部分由全国非金属化工设备标准化技术委员会(SAC/TC 162)归口。

本部分起草单位:天华化工机械及自动化研究设计院有限公司、南通扬子江石墨设备有限公司、南通晨光石墨设备有限公司、南通京通石墨设备有限公司、南通星球石墨设备有限公司、江苏福华环境工程设备有限公司、泰安盛通化工设备有限公司。

本部分主要起草人:周杰、侯一兵、陈洪林、蒋锦峰、陈汉明、张进尧、陈福华、张红梅。

本部分所代替标准的历次版本发布情况为:

——GB/T 13465.2- 1992 ,GB/T 13465.2—2002。





不透性石墨材料试验方法

第2部分:抗弯强度

1范围

GB/T13465的本部分规定了测定不透性石墨材料抗弯强度时所用的试验装置、试样、试验程序和结果计算方法。

本部分适用于不透性石墨材料抗弯强度测定。



2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 13465.1不透性石墨材料试验方法  第1部分:力学性能试验方法总则



3术语和定义

GB/T 13465.1界定的以及下列术语和定义适用于本文件。

3.1

抗弯强度flexure strength

把石墨试样放置在标准间距支座上,在中间部位受载状态下,样品能承受的极限载荷值。



4仪器、设备

仪器和设备应符合GB/T 13465.1的有关规定。



5试样

5.1 取样及试样制备按GB/T 13465.1的有关规定。

5.2试样尺寸

a) 块材:( 20 mm士0.1 mm) X (120 mm士0.5 mm)或(35 mm士0.1 mm) X (200 mm士0.5 mm) ;

b) 石墨管:直径、壁厚及偏差均按产品规格规定,长度等于管外径的5倍加30 mm;

c) 粘接剂浇铸件:(120 mm士0.5 mm)X(20 mm士0.2 mm)X (20 mm士0.2 mm)。

5.3试样表面粗糙度Ra≤3.2 μm。

5.4每组试样不少于 5个。



6试验装置

6.1试验装置

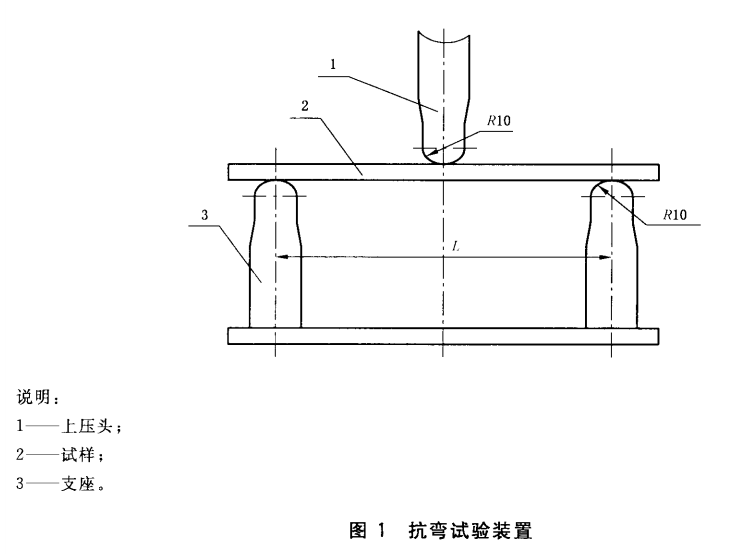

抗弯试验装置如图1。

6.1.1. 上压头宽度应大于或等于石墨块材试样直径,上压头长度应不小于80 mm。

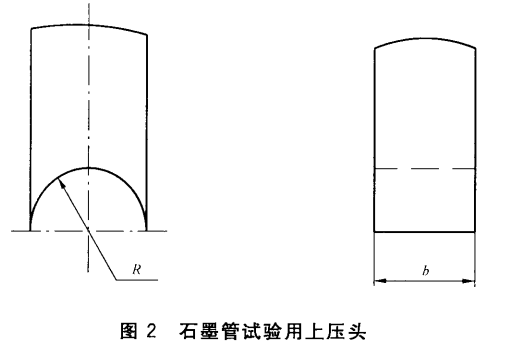

6.1.2石 墨管试样试验用上压头(图2),其半径R与石墨管试样半径名义尺寸及偏差相同,宽度b不小于15 mm。



6.2支座跨距

6.2.1块材支座跨距:支座跨距L分别为100 mm士0.5 mm和175 mm士0.5 mm。

6.2.2石墨管支座跨距:支座跨距L等于试样外径的5倍。

6.2.3粘接剂浇铸件支座跨距:支座跨距 L为100 mm士0.5 mm。



7试验步骤

7.1块材测量:沿试样轴向测3处,每处测互相垂直的直径各1次,取所得6个数据的算术平均值。

7.2石墨管测量:

a)外径测量:沿试样轴向测3处,每处测互相垂直的直径各1次,取所得6个数据的算术平均值;

b)内径测量:测量试样内径两端管口处,每处测互相垂直的直径各1次,取所得4个数据的算术平均值。

7.3粘接剂浇铸件测量:沿轴向测量宽度和厚度各3次,分别取其算术平均值。

7.4按要求调整好支座跨距,放好试样,且使压头、支座轴向皆垂直于试样轴。

7.5压头压在试样上,以5mm/min~10mm/min的加载速度均匀、无冲击地施加载荷,直至试样断裂,读取断裂负荷值。



8结果计算

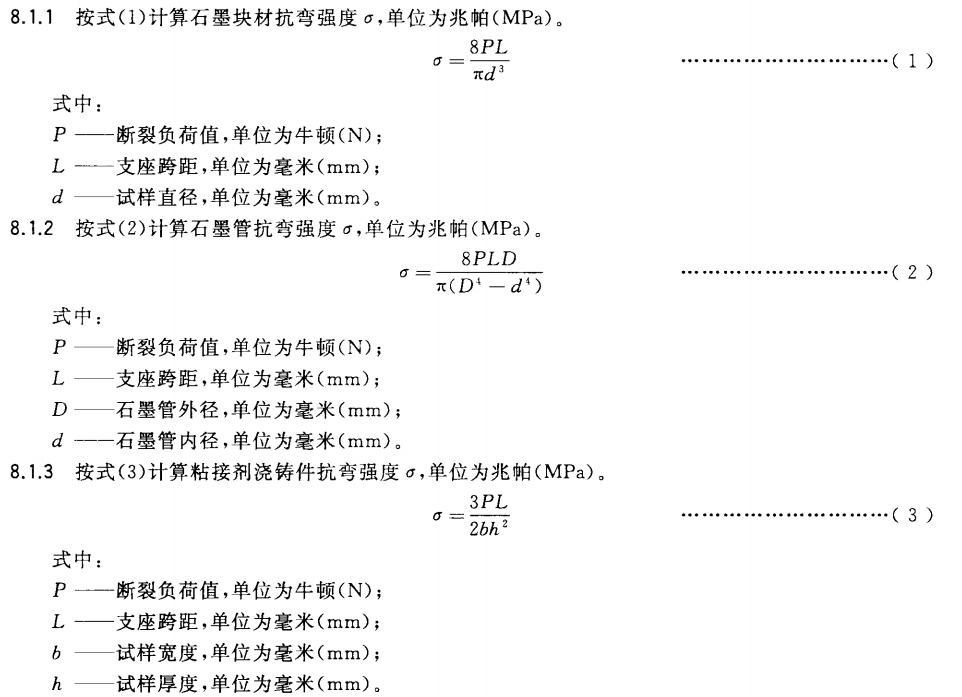

8.1 计算方法

8.2 试验结果

试验结果处理按GB/T 13465.1的有关规定。



9试验报告

试验报告内容按GB/T 13465.1的有关规定。
